课后练习
问答题
正确答案:

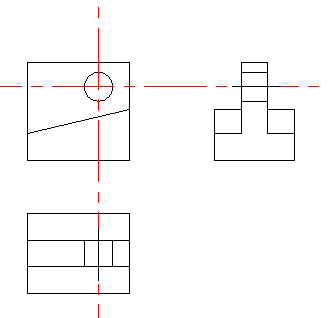

看图方法：1.先看特征视图，并将特征视图划分成几个线框，想象该组合体可分为4个部分。
2.按照长对正、高平齐、宽相等的投影关系，从每一基本形体的特征视图开始，找出另外投影，想象出每一基本形体的形状
3.每个部分（基本形体或其简单组合）的形状和位置确定后，整个组合的形式也就确定了，从而想象出整体形状。
答案讲解:
看图方法：1.先看特征视图，并将特征视图划分成几个线框，想象该组合体可分为4个部分。
2.按照长对正、高平齐、宽相等的投影关系，从每一基本形体的特征视图开始，找出另外投影，想象出每一基本形体的形状
3.每个部分（基本形体或其简单组合）的形状和位置确定后，整个组合的形式也就确定了，从而想象出整体形状。
答案讲解:
