课后练习
问答题
正确答案:
(1)采用45°斜线和辅助线形式，前面作图步骤均是如此方式。
(2)采用45°斜线和临时追踪点的方式；如确定图左视图的虚线的起点。
① 选择“虚线”图层。
② 执行直线命令。
③ 按住Ctrl键，右击，在弹出快捷菜单中选择“临时追踪点”。

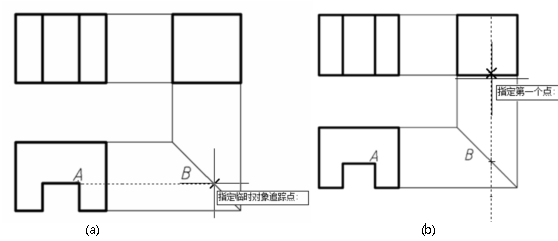

④ 自动捕捉端点A，悬停一下；水平向右移动光标到45°斜线交点B单击，如图(a)所示。
