课后练习
问答题
正确答案:

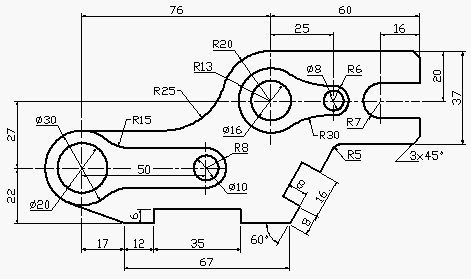

（1）打开极轴追踪、对象捕捉及捕捉追踪功能。设置极轴追踪角度增量为90，设定对象捕捉方式为端点、交点，设置仅沿正交方向进行捕捉追踪。

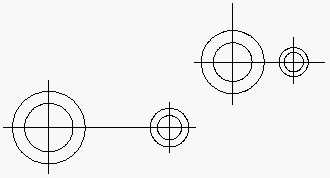

（2）用LINE、OFFSET及LENGTHEN命令绘制圆的定位线，然后画圆，如图所示。

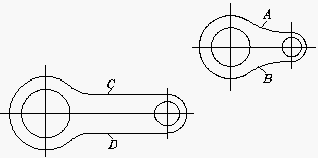

（3）画圆弧A、B及直线C、D等，再修剪多余线条，如图所示。

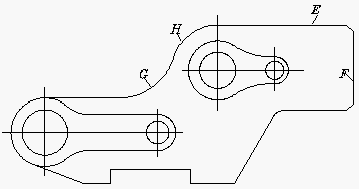

（4）用LINE命令画直线E、F等，再用CIRCLE、TRIM命令形成圆弧G、H，然后倒圆角和斜角，如图所示。

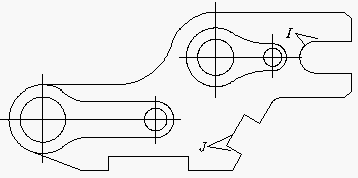

（5）用LINE、CIRCLE及TRIM命令绘制线框I，用XLINE、OFFSET及TRIM命令画线框J，如图所示。
（1）打开极轴追踪、对象捕捉及捕捉追踪功能。设置极轴追踪角度增量为90，设定对象捕捉方式为端点、交点，设置仅沿正交方向进行捕捉追踪。
（2）用LINE、OFFSET及LENGTHEN命令绘制圆的定位线，然后画圆，如图所示。
（3）画圆弧A、B及直线C、D等，再修剪多余线条，如图所示。
（4）用LINE命令画直线E、F等，再用CIRCLE、TRIM命令形成圆弧G、H，然后倒圆角和斜角，如图所示。
（5）用LINE、CIRCLE及TRIM命令绘制线框I，用XLINE、OFFSET及TRIM命令画线框J，如图所示。
正确答案:
