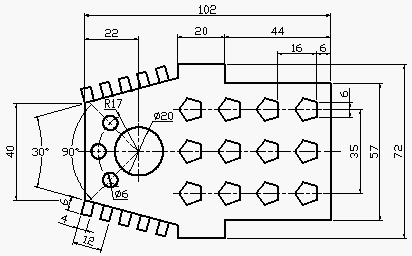

课后练习
问答题
正确答案:
略 答案讲解:
(1)打开极轴追踪、对象捕捉及捕捉追踪功能。设置极轴追踪角度增量为90，设定对象捕捉方式为端点、交点，设置仅沿正交方向进行捕捉追踪。

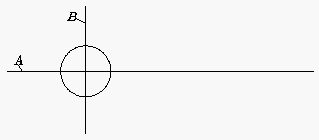

(2)用LINE命令画两条定位线A、B，然后绘制圆，如图所示。
(3)用LINE及TRIM命令绘制线框C，如图所示。

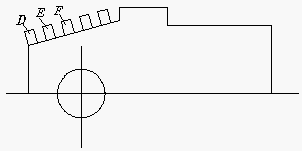

(4)用XLINE、OFFSET及TRIM命令绘制对象D、E、F等，如图4-4所示。
(5)用MIRROR命令沿水平线镜像图形，如图所示。
(6)画圆G，并创建其环形阵列，如图所示。
(7)画五边形H，并创建其矩形阵列，如图所示
。
略 答案讲解:
(1)打开极轴追踪、对象捕捉及捕捉追踪功能。设置极轴追踪角度增量为90，设定对象捕捉方式为端点、交点，设置仅沿正交方向进行捕捉追踪。
(2)用LINE命令画两条定位线A、B，然后绘制圆，如图所示。
(3)用LINE及TRIM命令绘制线框C，如图所示。
(4)用XLINE、OFFSET及TRIM命令绘制对象D、E、F等，如图4-4所示。
(5)用MIRROR命令沿水平线镜像图形，如图所示。
(6)画圆G，并创建其环形阵列，如图所示。
(7)画五边形H，并创建其矩形阵列，如图所示
。
