1.1.2 AutoCAD制图体验及练习

一、AutoCAD制图

1. 要求：

绘制一幅A3图纸边界的边框图形，如图所示，感性地了解AutoCAD2014的绘图环境。  A3：297*420。

2. 操作步骤

步骤一：启动AutoCAD

        选择【开始】︱【程序】︱【AutoDesk】︱【AutoCAD2014- Simple Chinese】︱【AutoCAD2014】命令，或单击桌面快捷方式，启动AutoCAD

步骤二：新建文件

(1) 选择【文件】︱【新建】命令，出现【选择样板】对话框
(2) 系统打开绘图界面

步骤三：开始绘图

用矩形命令绘制A3边框图
单击【绘图】工具栏上的【矩形】按钮



步骤四：保存

二、随堂练习

1.观察标题栏

标题栏与其他Windows应用程序类似，标题栏包括控制图标以及窗口的最大化、最小化和关闭按钮，并显示应用程序名和当前图形的名称。

2. 观察菜单栏

       菜单是调用命令的一种方式。菜单栏以级联的层次结构来组织各个菜单项，并以下拉的形式逐级显示，包含了AutoCAD 大部分操作命令。菜单栏共包含12个主菜单，单击菜单栏中的任意菜单命令，即可弹出相应的下拉菜单，菜单命令的右侧显示的如“CTRL＋X”等为快捷键，如图所示。点击每一项下拉菜单条，会弹出相应的下拉菜单。在下拉菜单中，右侧有小三角的菜单项，表示它还有子菜单。

提示：可以执行【工具】|【选项】命令，则打开【选项】对话框，熟悉一下各个标签的内容，进行简单的设置。

3.调用快捷菜单

        AutoCAD 还提供了快捷菜单操作，右击后将弹出快捷菜单，快捷菜单的选项因单击时的状态不同而变化，如图所示，一个是无选择对象的快捷菜单，一个是用光标单击选择的对象后再右击弹出的快捷菜单；可利用快捷菜单，快速执行各种命令。

4.熟悉工具栏

        工具栏是调用命令的另一种方式，通过工具栏可以直观、快捷地访问一些常用的命令。它包含了执行AutoCAD 命令的常用工具，AutoCAD中共有很多工具栏，常用的操作可以利用工具栏中的命令按钮来完成，如图所示。

        工具栏有多个项目，其调用方式是将鼠标放置在工具栏任意按钮上，点击鼠标右键，在弹出的快捷列表中选择需要的工具栏。工具栏采用浮动的方式放置，可以根据需要将其放置在界面的任何位置。

5.了解绘图窗口

        绘图窗口类似于手工绘图时的图纸，是AutoCAD中显示、绘制图形的主要场所。在AutoCAD中创建新图形文件或打开已有的图形文件时，都会出现相应的绘图窗口来显示和编辑其内容。

        绘图窗口区域没有边界，可以使绘图窗口无限增大或者缩小，无论多大的图形都可以在绘图窗口中绘制，因此用AutoCAD绘制图形通常按照1:1的比例绘制。

6.熟悉光标

        当光标位于AutoCAD的绘图窗口时为十字形状，所以又称其为十字光标。十字线的交点为光标的当前位置。AutoCAD的光标用于绘图、选择对象等操作。

光标根据不同的操作状态，显示不同的形状。

7.掌握坐标系

        坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系(WorldCoordinate System，WCS)和用户坐标系(User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标系。

8. 观察命令窗口

        命令窗口是AutoCAD显示用户从键盘键入的命令和显示AutoCAD提示信息的地方。默认时，AutoCAD在命令窗口保留最后三行所执行的命令或提示信息。可通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于3行或少于3行的信息。

同时也可以按快捷键F2，弹出AutoCAD文本窗口显示所有操作信息。

9.了解状态栏

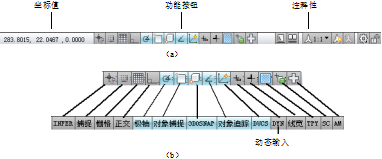

         状态栏用于显示或设置当前的绘图状态。状态栏上位于左侧的一组数字反映当前光标的坐标，其余按钮分别表示当前是否启用当前的绘图空间等信息，如图（a）所示。

右击功能按钮，在弹出快捷菜单中，取消使用图标选择，可以显示经典文字按钮，如图（b）所示。

10.了解模型/布局选项卡

        模型/布局选项卡用于实现模型空间  此外，绘图窗口的下部还包括【模型】(Model)选项卡和【布局1】(Layout1)、【布局2】(Layout2)选项卡，分别用于显示图形的模型空间和图纸空间。可以单击它们以实现在图纸空间和模型空间的转换。

11.掌握滚动条使用

利用水平和垂直滚动条，可以使图纸沿水平或垂直方向移动，即平移绘图窗口中显示的内容。

12. AutoCAD 帮助的使用

单击标准工具栏帮助按钮或按快捷键 F1，则弹出AutoCAD帮助窗口。
