第三节 建立基础样板文件

1.3.1制图基础知识、层

1. 幅面

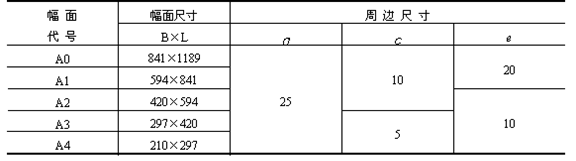

        国标对图纸的幅面大小作出了严格规定，应采用国标规定的图纸基本幅面尺寸，其基本幅面代号有：A0、A1、A2、A3、A4五种，具体尺寸见表所示.

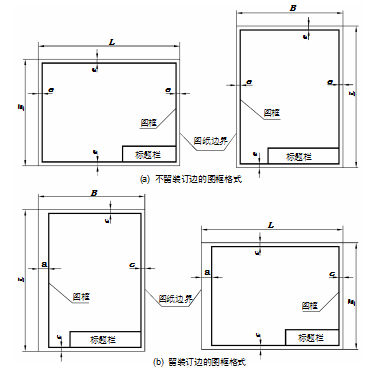

        图纸上限定绘图区域的线框称为图框；图框在图纸上必须用粗实线画出，图样绘制在图框内部，其格式分为不留装订边和留装订边两种，如图所示：

2.  图层设置

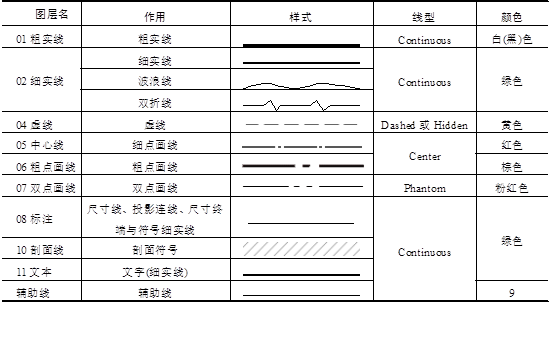

根据国家标准《CAD工程制图规则》有关规定，推荐图层设置见表：

层

        图层相当于图纸绘图中使用的重叠图纸。绘制图形需要用到各种不同的线型和线宽，为了明显地显示各种不同的线型，可以在图层里面将不同的颜色来赋予不同的线型。将所绘制的对象放在不同的图层上，可提高绘图效率。

1. 图层的基本操作

        一幅图中系统对图层数没有限制，对每一图层上的实体数也没有任何限制。每一个图层都应有一个名字加以区别，当开始绘制新图时，AutoCAD自动生成层名为“0”的图层，这是AutoCAD的默认图层，其余图层需要由用户自己定义。

【图层特性管理器】可以进行新建图层、删除图层、命名图层等操作；用来设置图层的特性，允许建立多个图层，但绘图只能在当前层上进行。

2. 图层的状态

        在【图层特性管理器】对话框中可以控制图层特性的状态，例如：图层的打开(关闭)、解冻(冻结)、解锁(锁定)等，这些在图层管理器和图层工具栏都有显示。

(1)打开(关闭)图层 (  )

当图层打开时，绘制的图形是可见的，并且可以打印。当图层关闭时，绘制的图形是不可见的，且不能打印，即使【打印】选项是打开的。

(2)解冻(冻结)所有视口图层 (  )

        可以冻结模型空间和图纸空间所有视口中选定的图层。冻结图层可以加快缩放、平移和许多其他操作的运行速度，便于对象的选择并减少复杂图形的重生成时间。冻结图层上的实体对象在绘图窗口不显示、不能打印，也不参与渲染或重生成对象。解冻冻结图层时，AutoCAD将重生成并显示冻结图层上的实体对象。可以冻结除当前图层外所有的图层，已冻结的图层不能设为当前层。

(3)解冻(冻结)当前视口图层 (  )

冻结图纸空间当前视口中选定的图层。可以冻结当前层，而不影响其他视口的图层显示。

(4)解锁(锁定)图层 (  )

锁定和解锁图层。不能编辑锁定图层中的对象，但是可以查看图层信息。当不需要编辑图层中的对象时，将图层锁定以避免不必要的误操作。

(5)打印(不打印)图层 (   )

确定本图层是否参与打印。

3. 线型设置

绘图时，经常要使用不同的线型，如虚线、中心线、细实线、粗实线等。AutoCAD提供了丰富的线型，用户可根据需要从中选择线型。

        在使用各种线型绘图时，除了Continuous线型外，每一种线型都是由实线段、空白段、点或文本、图形所组成。默认的线型比例是1，以A3图纸作为基准，因此在不同的绘图界限下屏幕上显示的结果不一样。当图形界限缩小或放大时，中心线或虚线线型显示的结果几乎成了一条实线，这就必须通过改变线型比例来调整线型的显示结果。
