1.3.2 建立基础样本实例

1. 要求：

(1) 设置绘图界限为A3（420×297）

(2) 设置图形单位，要求：

① 长度类型为毫米，精度为“0.000”；
② 角度类型为十进制度数，精度为“0.0”，逆时针方向为正。

(3) 设置图层、线型，要求：

① 层名：中心线； 颜色：红；  线型：Center；    线宽：0.35。
② 层名：  虚线； 颜色：黄；  线型：Hidden；    线宽：0.35。
③ 层名：细实线； 颜色：蓝；  线型：Continuous； 线宽：0.35。
④ 层名：粗实线； 颜色：白；  线型：Continuous； 线宽：0.70。

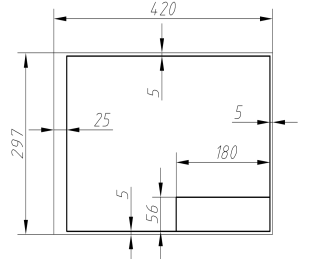

(4) 绘制边框及标题栏，如图所示 ：

2.  操作步骤

步骤一：新建文件

步骤二：设置图纸幅面

(1) 选择【格式】︱【图形界限】命令

步骤三：设置单位

选择【格式】︱【单位】命令，出现【图形单位】对话框

步骤四：设置图层

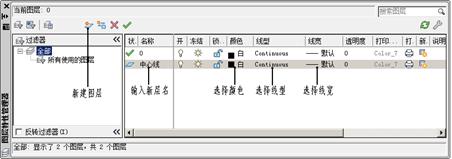

选择【格式】|【图层】命令，出现【图层特性管理器】对话框。

(1) 设置层名

提示：单击【图层】工具栏上【图层特性管理器】按钮或在命令行输入layer按Enter键

(2) 设置图层颜色

单击中心线图层【颜色】标签下的颜色色块，打开【选择颜色】对话框

(3) 设置线型

（4）设置线宽

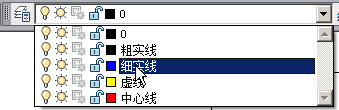

(5) 设置其他层

步骤五：绘制边界、边框和标题栏框

(1) 绘制边界

(2) 绘制边框

(3) 绘制标题栏框

步骤六：保存为样板文件

步骤点评

关于绘图样板文件

创建样板文件的主要目的：

        把每次绘图都要进行的各种重复性工作以样板文件的形式保存下来，下一次绘图时，可直接使用样板文件的这些内容。这样，可避免重复劳动，提高绘图效率，同时，保证了各种图形文件使用标准的一致性。

样板文件的内容通常包括图形界限、图形单位、图层、线型、线宽、文字样式、标注样式、表格样式和布局等设置以及绘制图框及标题栏。

注：本节完成了图形界限、图形单位、图层、线型、线宽设置。

      样板文件的扩展名为.dwt。
