1.4.1 数据的输入方法及坐标模式绘制图形应用

一、数据的输入方法

AutoCAD提供了3种常用的点输入方式：键盘输入坐标值、鼠标指定点和捕捉特殊点。

⑴ 键盘输入坐标值

确定点的坐标值分为绝对坐标和相对坐标两种形式，可以使用其中的一种给定实体的 X、Y坐标值。

⑵ 鼠标指定点

在绘图窗口中，移动光标到某一合适的位置后，单击鼠标左键，即可以确定该点，此方式只能确定点的大概位置。

⑶ 捕捉特殊点

AutoCAD提供了对象捕捉、对象追踪等命令方式，可以精确定位点在绘图窗口与已有的图线具有各种关系的位置。

1. 要求：

利用分别各种坐标方式确定点画线，绘制如图所示图形

2.  操作步骤

步骤一：新建文件

步骤二： 计算坐标点

(1) 利用绝对坐标计算⑴、⑵、⑶点；
(2) 利用相对坐标计算⑷、⑸、⑹、(11)点；
(3) 利用相对极坐标计算⑺、⑻、⑼、(10)点。

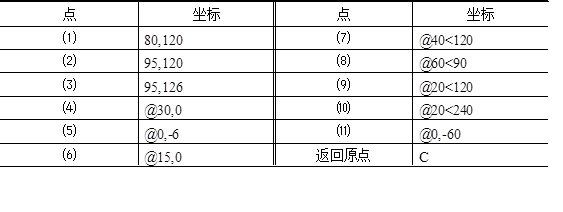

将绘制各点的坐标输入表

步骤点评

关于笛卡尔坐标系

        为了在平面中确定一个点，以两条相互垂直的直线作参考，其中水平线称为X轴，垂直线称为Y轴。两轴的交点称为原点。原点的坐标值为X=0，Y=0。在原点右侧X坐标值为正，在原点左侧X坐标值为负；在原点上方Y坐标值为正，在原点下方Y坐标值为负，这种确定点的方法称为笛卡尔坐标系。

关于确定XY平面中的点

(1) 绝对坐标

        在绝对坐标系中，点是以原点(0,0)为参考点定位的。例如，一个坐标值为X=100、Y=80的点，在X轴上的水平距离为100，在Y轴上的垂直距离为80，如图所示：

在AutoCAD中，绝对坐标系用以逗号相隔的X坐标和Y坐标来确定。

(2) 相对坐标

在相对坐标系中，沿X轴与Y轴的距离(DX与DY)不是相对原点而言的，而是相对于前一点而言的。

例如，确定第一点位置为(120,100)后，第二点的绝对坐标为(180,150)，相对坐标为(@60,50)，如图所示：

在AutoCAD中，相对坐标是由在输入值之前加“@”符号来确定的。

(3) 极坐标

在极坐标系中，一个点的坐标由与当前点距离及当前点连线和X轴正向的夹角来确定。

例如，从原点出发，到离原点距离为120、与X轴正向夹角为30°的点的直线，第二点表示为120<30，如图所示：

在AutoCAD中，极坐标是由在“极轴<极角”组成。

步骤三：利用坐标确定点绘制图形

步骤四：保存文件

步骤点评

关于直线命令

(1) 直线命令的方式：

菜单命令：选择【绘图(D)】丨【直线(L)】命令
【绘图】工具栏：单击【直线】按钮
命令行输入：Line

(2) 直线命令的步骤：

① 执行直线命令
② 指定第一点：指定点或按 ENTER 键从上一条绘制的直线或圆弧继续绘制
③ 指定下一点或 [闭合(C)/放弃(U)]

(3) 选项说明

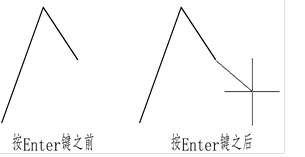

① 按 ENTER 键继续

自动捕捉最后绘制的直线的最终端点

若最后绘制了一条圆弧，它的端点将定义为新直线的起点，并且新直线与该圆弧相切，如图所示：

② 闭合

以第一条线段的起始点作为最后一条线段的端点，形成一个闭合的线段环。在绘制了一系列线段（两条或两条以上）之后，可以使用“闭合”选项，如图所示：

③ 放弃

删除直线序列中最近绘制的线段，如图所示：

说明：多次输入 u 按绘制次序的逆序逐个删除线段

对于步骤三最后步骤为：键盘输入C后按Enter键完成，对于此操作，AutoCAD自从2013版本开始，将命令行显示的各个选项，做成按钮，也可用鼠标单击命令行显示的【闭合(C)】选项，完成此操作。

对于CAD命令中所有选项，都可鼠标点击命令行选项按钮完成选项的选择。
