第五节  使用对象捕捉模式绘制图形

1.5.1  AutoCAD对象捕捉方式

        对象捕捉是AutoCAD最有用的特性之一。例如，需要在一条直线的中点放置一个点，使用中点对象捕捉，则只需将光标移动指向该对象，该中点上(捕捉点)即可出现一个标志，单击该标记处即可确定点的位置。

在AutoCAD中，对象捕捉模式又可分为临时替代捕捉模式和自动捕捉模式。

提示：捕捉点是在执行命令过程中，需要确定点的位置时，才可执行捕捉。

AutoCAD对象捕捉方式有：

        【端点】，【中点】，【交点】，【外观交点】，【延长线】，【圆心】，【象限点】，【切点】，【垂足】，【平行线】，【插入点】，【节点】，【最近点】，【临时追踪点】，【自】

⑴【端点】 ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近图线的一个端点，显示小正方形□标记，如图所示：

⑵【中点】 ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近图线的中点，显示三角形△标记，如图所示。

⑶【交点】 ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近两图线的交点，显示相交直线×标记，如图所示

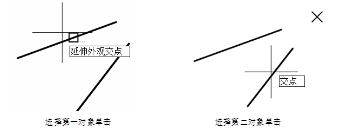

⑷【外观交点】 ：在执行命令需要确定点时，执行该命令，可以捕捉到两不相交图线的延伸交点，显示相交直线×标记，如所示；也可以捕捉直线和圆弧的延伸交点

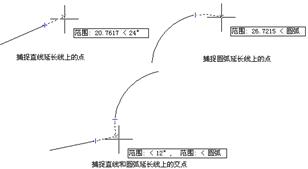

⑸【延长线】：一般用于自动捕捉，在执行命令需要确定点时，可以捕捉离光标最近图线的延伸点。当光标经过对象的端点时(不能单击)，端点将显示小加号 (+)，继续沿着线段或圆弧的方向移动光标，显示临时直线或圆弧的延长虚线，以便在临时直线或圆弧的延长线上确定点。如果光标滑过两个对象的端点后，移动光标到两对象延伸的交点附近后，捕捉延伸交点，如图所示。

⑹【圆心】：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近曲线的圆心，显示小圆标记。该命令可以捕捉到圆弧、圆、椭圆和椭圆弧的圆心，如图所示

⑺【象限点】 ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近曲线的象限点，显示菱形◇标记。圆和椭圆都有4个象限点，为与两条垂直中心线的交点，如图所示。

⑻【切点】  ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近的图线切点，显示圆相切标记。该命令可以捕捉到直线与曲线或曲线与曲线的切点，切点的位置与与靠近对象的位置有关，如图所示

⑼【垂足】：在执行命令需要确定点时，执行该命令，可以捕捉外面一点到指定图线的垂足，显示直角标记，如图所示。可以与直线、圆弧、圆、多段线、射线、多线等图线的边垂直

(11)【插入点】：在执行命令需要确定点时，执行该命令，可以捕捉离光标的块、形或文字的插入点，显示插入点标记，如图所示

 (12)【节点】 ：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近的点对象、标注定义点或标注文字起点，显示点标记，如图所示

(13)【最近点】：在执行命令需要确定点时，执行该命令，可以捕捉离光标最近各种图线上的点，显示最近点标记，如图所示

 (14)【临时追踪点】  ：一般用于自动捕捉，与【极轴追踪】、【对象捕捉】、【对象追踪】同时使用，也可单独使用。

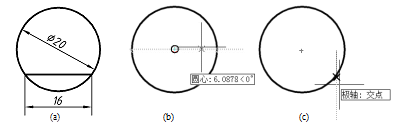

例如绘制图(a)所示图形。

① 绘制φ20圆。
② 执行直线命令，输入tt按Enter键。
③ 光标靠近圆心，出现圆心标记，向右移动光标，如图(b)所示。
④ 输入8，按Enter键。
⑤ 向下移动光标追踪到圆，出现极轴交点，单击确定起点，如图(c)所示
⑥ 向左移动光标，与圆相交出现极轴交点，单击完成绘制

(15)【自】：在执行命令需要确定点时，执行该命令，可以确定距已知点相对距离的点。执行此捕捉命令后，先确定基点，然后输入要确定点距离基点的相对坐标@X,Y，按Enter键即可确定点。

举例绘制

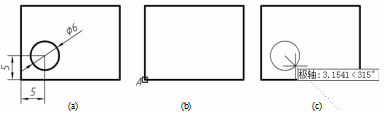

例如绘制图(a)所示图形。

① 绘制矩形。
② 执行圆命令，输入from按Enter键。
③ 光标靠近A点，捕捉A点，如图(b)所示。
④ 输入@5,5，按Enter键。
⑤ 输入半径3，按Enter键，如图1-46(c)所示，完成绘制。
