第2章 AutoCAD绘图平面图形
学习目标
本章内容
1.绘制平面图形基础
2.修剪与删除
3.椭圆、圆与圆弧
4.阵列、矩形与多边形
5.绘制扳手、垫片
前言
平面图形是由若干线段（直线或圆弧）封闭连接组合而成。各组成线段之间可能彼此相交、相切或等距。要用AutoCAD正确、快速地绘制一个平面图形，特别是较复杂的平面图形，必须首先对平面图形作尺寸分析和线段分析，以及熟练掌握绘图及编辑命令，然后按适当的方法、步骤画出。
第一节 绘制平面图形基础
2.1.1 平面图形、建立选择集及绘制简单图形
一、平面图形
平面图形是由直线和曲线组成的，线段须根据给定的尺寸关系绘出，所以就须对图形中的尺寸和线段进行分析。
1. 平面图形的尺寸分析
(1) 定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸。

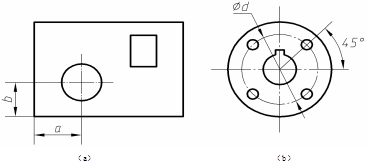

(2) 定位尺寸
定位尺寸是指确定各几何元素相对位置的尺寸。
平面图形位置一般需水平和垂直两个方向定位，或以极坐标的形式定位，即半（直）径加角度。
(3) 尺寸基准
标注尺寸的起点称为尺寸基准，简称基准。
一般将图形对称中心线、圆心、轮廓直线等作为尺寸基准；平面图形一般至少有水平和垂直两个方向基准，长度基准为圆心，宽度基准为中心对称线。
2. 平面图形的线段分析
根据定形、定位尺寸是否齐全，可以将平面图形中的图线分为以下三大类：
⑴ 已知线段
已知线段：定形、定位尺寸齐全的线段，可以直接根据尺寸作出图线。
⑵ 中间线段
中间线段：只有定形尺寸和一个定位尺寸的线段，另一定位尺寸由该线段与相邻已知线段的几何关系求出。
⑶ 连接线段
连接线段：只有定形尺寸没有定位尺寸的线段。其定位尺寸根据与线段相邻的两线段的几何关系求出。
二、建立选择集
在编辑图形时，选择对象的方法多种多样，在此介绍几种常用的方法。
⑴ 使用拾取框光标
在命令行提示选择对象时，光标为矩形拾取框，放到要选择的对象上，对象将亮显，单击后选择。
提示：按住Shift键，单击已选择的对象，则这个对象退出选择集。

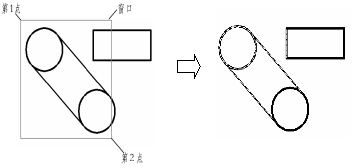

⑵ 窗口选择方式(window)——W窗口选择方式(简称窗选)
在选择多个对象左侧，单击左键确定一点，由左向右移动光标，将出现一个大小随光标移动而改变矩形窗口，单击后确定窗口大小后，全部在窗口中的对象被选中，变成虚线。

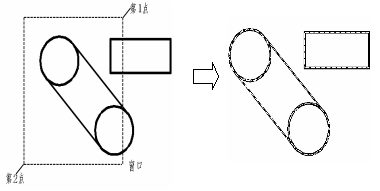

⑶ 交叉窗口选择方式(crossing)——C窗口选择方式(叉选)
在选择多个对象右侧，单击左键确定一点，由右向左移动光标，将出现一个大小随光标移动而改变虚线窗口，单击确定窗口大小后，只要在矩形窗口内的对象，不管是不是全部在，都被选中，变成虚线。
三、绘制简单图形实例

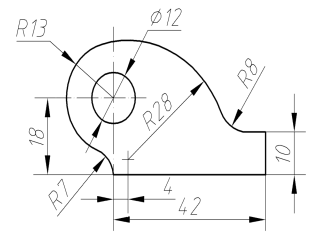

1. 平面图形的尺寸分析和线段分析

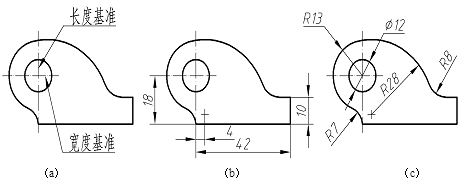

1) 尺寸分析
(1) 尺寸基准—如图（a）所示。
(2) 定位尺寸—如图（b）所示。
(3) 定形尺寸—如图（c）所示。

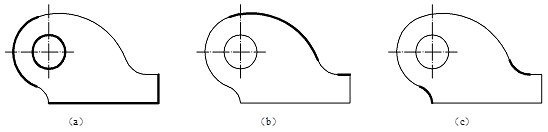

2）线段分析
(1) 已知线段—如图（a）所示。可以直接根据尺寸做出的图线
(2) 中间线段—如图（b）所示。只有定形尺寸和一个定位尺寸
(3) 连接线段—如图（c）所示。只有定形尺寸
2. 操作步骤
步骤一：新建文件
步骤二：绘制基准
执行直线命令，绘制基准线
步骤三：绘制已知线段

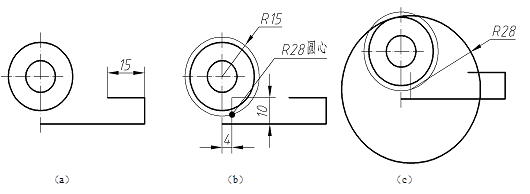

步骤四：绘制中间线段
(1) 绘制右侧水平线。
(2) 求作R28圆弧圆心。
(3) 绘制R28圆。

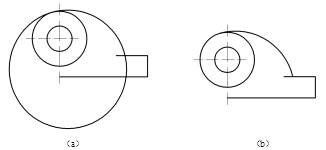

(4) 简单整理图形
