第4节 阵列、矩形与多边形

2.4.1 阵列

        利用阵列工具可以按照矩形、路径或环线的方式，以定义的距离或角度复制出源对象的多个对象副本。在绘制孔板、法兰等具有均布特征的图形时，利用阵列工具可以大量减少重复图形的绘图步骤，提供绘图效率和准确性。

1. 矩形阵列

执行矩形阵列步骤：

① 执行矩形阵列命令。

② 选择要排列的对象，按Enter键后，将显示预览阵列；同时命令行显示如下：
         选择夹点以编辑阵列或[关联(AS)/基点(B)/计数(COU)/间距(S)/列数(COL)/行数(R)/层数(L)/退出(X)]。

③ 输入各选项，确定行列数和之间距离。其部分选项含义如下：
         选择夹点指定各个参数；指定方式可以输入数据指定，也可以移动光标单击指定。每个夹点可指定的参数值。


关联：指定阵列中的对象是关联的还是独立的。
基点：定义阵列基点和基点夹点的位置。
间距：指定行间距和列间距，并使用户在移动光标时可以动态观察结果
列数：编辑列数和列间距。
行数：指定阵列中的行数、它们之间的距离以及行之间的增量标高。

2. 环形阵列

执行环形阵列步骤：

① 执行环形阵列命令。

② 选择要排列的对象。

③ 指定中心点，将显示预览阵列；同时命令行显示如下：
         选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>:

④ 输入 i（项目），然后输入要排列的对象的数量。

⑤ 输入 a（项目间角度），并输入要填充的角度。
        提示：还可以拖动箭头夹点来调整填充角度。

其部分选项含义如下：
选择夹点指定各个参数；指定方式可以输入数据，也可以移动光标指定。每个夹点可指定的参数值如图。

基点：相对于选定对象指定新的参照（基准）点，对对象指定阵列操作时，这些选定对象将与阵列圆心保持不变的距离。
填充角度：指定第一个和最后一个阵列对象的基点间的夹角。
项目间角度：根据阵列中心点和阵列对象的基点指定对象间的夹角。

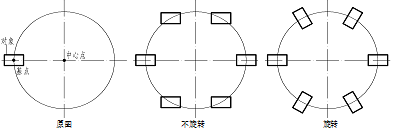

旋转项目：是否旋转阵列中的对象如图。
