2.5.1  绘制扳手与垫片的方法

一、绘制扳手

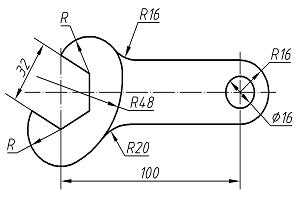

绘制如图所示图形：

1.  平面图形的尺寸分析和线段分析

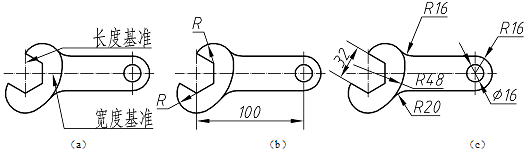

1） 尺寸分析

(1) 尺寸基准—如图(a)所示。
(2) 定位尺寸—如图(b)所示。
(3) 定形尺寸—如图(c)所示。

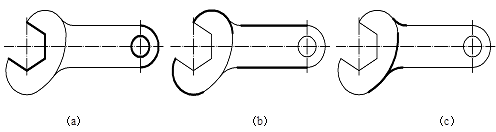

2） 线段分析

(1) 已知线段—如图(a)所示。
(2) 中间线段—如图(b)所示。
(3) 连接线段—如图(c)所示。

2. 操作步骤

步骤一：新建文件

利用建立的A4样板文件新建图形，保存为“扳手”。

步骤二：绘制基准

选择中心线图层绘制基准线

步骤三：绘制已知线段

步骤四：绘制中间线段

步骤五：绘制连接线段

步骤六：整理图形。

步骤七：保存文件

二、绘制垫片

绘制如图所示图形：

1. 平面图形的尺寸分析和线段分析

1）图形分析

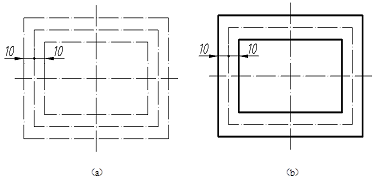

图形分离出基本几何元素，先绘制120×80矩形，然后向内外分别偏移10复制出2个矩形，绘制出R15和φ12的圆，最后进行矩形阵列后修剪。

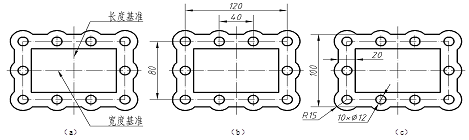

2） 尺寸分析

(1) 尺寸基准—如图(a)所示。
(2) 定位尺寸—如图(b)所示。
(3) 定形尺寸—如图(c)所示。

3） 线段分析

图形中的尺寸均可根据给定的尺寸直接作出，为已知线段。

2. 操作步骤

步骤一：新建文件

步骤二：绘制基准

步骤三：绘制粗实线矩形

步骤四：绘制左下角圆

步骤五：阵列圆

步骤六：整理图形。

步骤七：保存文件
