第3章  绘制形体视图

学习目标

1. 了解投影法的概念及分类
2. 掌握投影特性，理解三视图形成及其对应关系
3. 掌握基本体三视图的画法
4. 叠加式组合体三视图--轴承座的分析与绘制方法
5. 绘制切割式组合体三视图--导块的分析与绘制方法
6. 用形体分析法补画视图--支座的分析与绘制方法

本章内容

1. 基本立体视图
2. 平面与立体相交
3. 绘制叠加式组合体三视图--轴承座
4. 绘制切割式组合体三视图--导块
5. 用形体分析法补画视图--支座


前言

AutoCAD绘制形体视图主要绘制立体图的三视图

第一节  基本立体视图
3.1.1 形体投影、绘制基本立体视图

一．形体投影

将被投影的形体置于三投影体系中，用正投影法将物体分别向投影面进行投射, 即得到物体的三面投影，如图所示：

按国家标准规定展开投影面，得到在同一平面上的三面投影，称为三视图。其视图间距可根据需要确定，也不必画出投影轴。
每一视图均反映两个方向尺寸，如图所示：

故其投影规律为：

正面投影图和水平投影图    长对正；
正面投影图与侧面投影图    高对齐；
水投影图与侧面投影图    宽相等。

二．绘制基本立体视图实例

如图所示立体的三视图：

1.绘图分析

其三视图及其尺寸如图所示：

2. 操作步骤

步骤一：新建文件

步骤二：绘制图形

(1) 绘制基准

选择合适的图层(45°斜线用辅助线图层)，执行直线命令，绘制基准线，如图所示。

(2) 绘制俯视图

俯视图具有形状特征，先绘制俯视图。执行直线命令，采用极轴追踪的方式，输入距离完成绘制，如图所示

(3) 绘制主视图

执行直线命令，绘制主视图线段，注意采用对象追踪方式，做到“长对正”，如图所示：

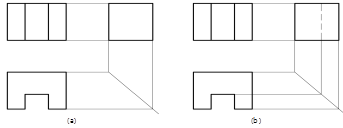

(4) 绘制左视图

步骤三：整理视图

步骤四：保存文件
