第三节绘制叠加式组合体三视图--轴承座

3.3.1 叠加式组合体绘制、绘制叠加式组合体三视图

一、叠加式组合体绘制

任何复杂的机械零件，从形体的角度看，都是由一些简单的平面体和曲面体通过一定的组合形式构成的，将这些类似机械零件的物体称为组合体；而把这种从形体的角度将复杂的形体分解为简单的平面体或曲面体的思维过程称为形体分析。

⑴ 组合体的表面连接关系

①当两基本体表面平齐时，结合处不画分界线。当两基本体表面不平齐时，结合处应画出分界线。
②两基本体表面相切时，在相切处不画分界线。
③当两基本体表面相交时，在相交处应画出分界线。

(2) AutoCAD绘制组合体的步骤：

① 形体分析：析该组合体是由哪些基本体所组成的，了解它们之间的相对位置、组合形式以及表面间的连接关系及其分界线的特点。
② 选择主视图：表达组合体形状的一组视图中，主视图是最主要的视图。主视图的选择一般根据形体特征原则来考虑，即以最能反映组合体形体特征的那个视图作为主视图，同时兼顾其他两个视图表达的清晰性。选择时还应考虑物体的安放位置，尽量使其主要平面和轴线与投影面平行或垂直，以便使投影能得到实形。
③ 布置视图位置：布置视图时，应根据已确定的各视图每个方向的最大尺寸，并考虑到尺寸标注和标题栏等所需的空间，匀称地将各视图布置在图幅上。
④ 绘制图形。

(3) 绘制组合体注意事项：

① 不应画完组合体一个完整视图后再画另一个视图，而应几个视图联系起来同时进行。
② 画每一个形体时，应先画反映该形体形状特征的视图，然后再画其他视图
③ 一个平面在各视图上的投影，除了有积聚性的投影为直线外，其余的投影都应该表现为一个封闭线框。每个封闭线框的形状应当与该面的实形类似。

二．绘制叠加式组合体三视图实例

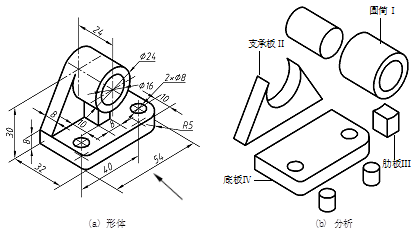

绘制轴承座三视图，如图所示：

1. 绘图分析

(1) 利用形体分析法将其分解为四部分，与轴相配的圆筒Ⅰ，用来支承圆筒的支承板Ⅱ和肋板Ⅲ，安装用的底板Ⅳ，如图(b)所示。
(2) 根据形状特征原则，选择底板水平放置，圆筒放在正垂位置作为主视图，如图(a)所示形体箭头指的方向

绘图步骤如下：

① 布置视图：绘制各视图的基线、对称线以及主要形体的轴线和中心线。
② 绘制各部分视图：绘制顺序为“底板Ⅳ→圆筒Ⅰ→支承板Ⅱ→肋板Ⅲ”。注意各部分之间相对位置以及相交的情况，确定交线。
③ 检查修改：完成绘制。
