第4节  绘制切割式组合体三视图--导块

3.4.1 切割式组合体的绘制、绘制切割式组合体三视图

一．切割式组合体的绘制

        当形体分析为切割式组合体时，应从整体出发，把原来的形体看成长方体或圆柱体等基本形体，先画出基本形体的三面投影，然后按分析的切割顺序，画出切去部分的三面投影，最后画出组合体整体的投影。

二．绘制切割式组合体三视图实例

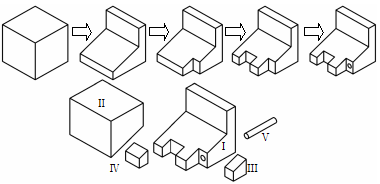

绘制如图所示的导块三视图。

1. 绘图分析

(1) 导块是长方体I；
(2) 切去II，II，IV；
(3) 钻孔V而成，如图所示。

2. 操作步骤

步骤一：新建文件

步骤二：绘制基本形体

布置视图，绘制45°线

步骤三：切去形体

(1) 切去形体II

(2) 切去形体Ⅲ

步骤四：钻孔

步骤五：检查修改

检查修改，完成绘制，关闭“辅助线”图层，则辅助线图层不显示。

步骤六：保存文件

三、关于长对正、高平齐

        在实际绘制图形过程中，“长对正、高平齐”一般用对象捕捉追踪的方式来实现；也可以执行菜单的【绘图】→【构造线】或【射线】命令来完成。

        构造线起始于指定点并且在两个方向上延伸无限延伸的直线。构造线工具按钮为，创建直线的方法：指定两点，第一个点是构造线概念上的中点，第二点定义方向；可以连续绘制多条同心线。

可以绘制水平、垂直的直线，作为“长对正、高平齐”的基准。还可以绘制指定角度的斜线以及角的平分线。
