第五节  用形体分析法补画视图--支座

3.5.1  形体分析法看图、用形体分析法补画视图

一.形体分析法看图

        根据已知组合体的两视图补画第三视图,是看图和画图的综合训练。一般的方法和步骤为:根据已知视图,用形体分析法和必要的线面分析法分析和想象组合体的形状,在弄清组合体形状的基础上,按投影关系补画出所缺的视图

补画视图时,应根据各组成部分逐步进行。对叠加型组合体,先画每一基本形体,最后完成整体。

形体分析法看图是从“体”出发,在视图上分线框,其看图步骤如下:

1. 划线框,分形体
         先看特征视图,并将特征视图划分成几个线框,想象该组合体可分为几部分。

2. 对投影,想形状
         按照长对正、高平齐、宽相等的投影关系,从每一基本形体的特征视图开始,找出另外投影,想象出每一基本形体的形状

3. 合起来,想整体
         每个部分(基本形体或其简单组合)的形状和位置确定后,整个组合的形式也就确定了,从而想象出支承架的整体形状

二.用形体分析法补画视图实例

画出如图所示支座视图,并补画其左视图。

1. 绘图分析

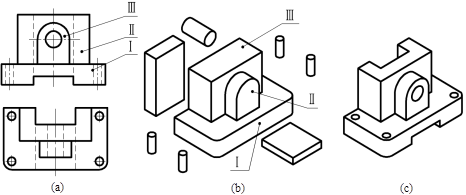

(1) 将支座的主视图可分成三个封闭线框,如图(a)所示;
(2) 找出其俯视图对应投影,确定各个封闭线框的形状,分别为底板Ⅰ、立板Ⅱ和凸块Ⅲ组成;
(3) 底板Ⅰ下方中间切一通槽;
(4) 底板Ⅰ和立板Ⅱ后面有一长方形到底的缺口;
(5) 底板Ⅰ有四个圆孔;
(6) 立板Ⅱ和凸块Ⅲ被一横圆孔贯穿,如图(b)所示
(7) 组合各部分,如图(c)所示。

此图可以利用叠加、切割的综合方式绘制其视图

2. 操作步骤

步骤一:新建文件

步骤二:绘制基本形体

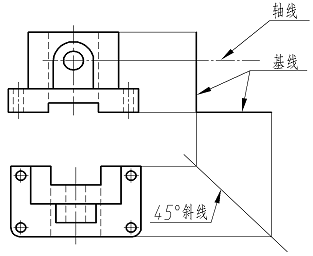

(1) 绘制基准线和绘制45°线


(2) 绘制立板Ⅱ左视图,如图所示:


(3) 绘制凸块Ⅲ左视图,如图所示


步骤三:绘制切槽

(1) 绘制底面结构视图,如图所示

(2) 绘制后面切槽结构视图,如图所示


步骤四:绘制穿孔

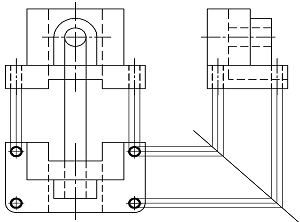

(1) 绘制立板Ⅱ和凸块Ⅲ的横圆孔结构视图,如图所示


(2) 绘制底板Ⅰ四个圆孔结构视图,如图所示



步骤五:检查修改

检查修改,完成绘制,关闭“辅助线”图层,则辅助线图层不显示,如图所示


步骤六:保存文件
