1. 角度标注

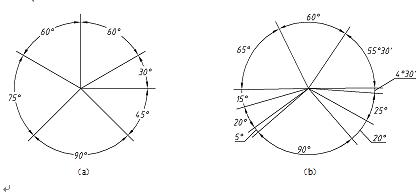

标注角度的数字，一律写成水平方向，一般应水平填写在尺寸线的中断处，如图(a)所示；必要时可以写在尺寸线的上方或外面，也可以引线标注，如图(b)所示。
图（a）
图（b）
2. 非圆直径标注
对于机械图样，圆柱、圆锥等回转体的直径一般标注在非圆视图上，也就是标注在投影为直线的视图上，如图所示。
3. 对称机件的标注：
对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时仅在尺寸线的一端画出箭头，尺寸数字要标注全长尺寸，如图所示。
4.2.1 尺寸标注应用、建立具有标注样式的样本文件
1. 角度标注
标注角度的数字，一律写成水平方向，一般应水平填写在尺寸线的中断处，如图(a)所示；必要时可以写在尺寸线的上方或外面，也可以引线标注，如图(b)所示。
图（a）
图（b）
2. 非圆直径标注
对于机械图样，圆柱、圆锥等回转体的直径一般标注在非圆视图上，也就是标注在投影为直线的视图上，如图所示。
3. 对称机件的标注：
对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时仅在尺寸线的一端画出箭头，尺寸数字要标注全长尺寸，如图所示。
