1.要求

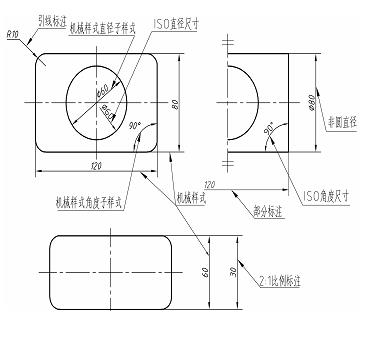

建立如下的尺寸标注样式，其标注形式如图4-7所示。
(1) “机械样式”父样式
(2) “机械样式→角度标注”的子样式
(3) “机械样式→直径标注”的子样式
(4) “非圆直径”父样式
(5) “引线标注”父样式
(6) “部分标注”父样式
(7) “2:1比例标注”父样式
2. 操作步骤
步骤一：
(1)打开样板文件 单击【打开】按钮，出现【选择 样板】对话框
(2) 打开标注样式对话框
步骤二：创建“机械样式”父样式

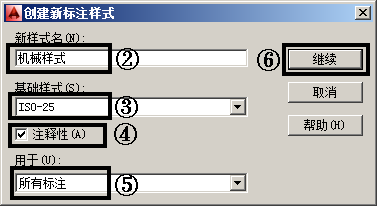

(1) 新建样式

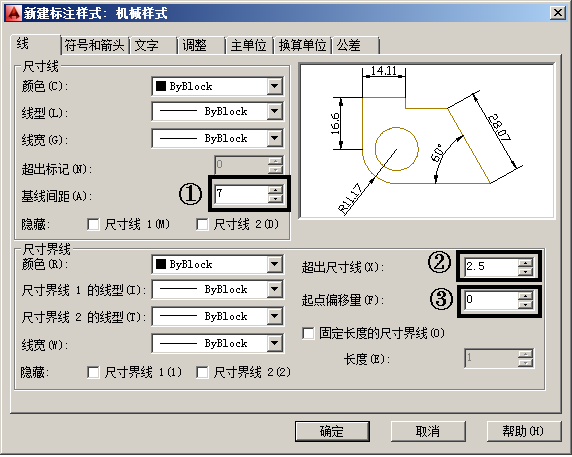

（2）设置尺寸线

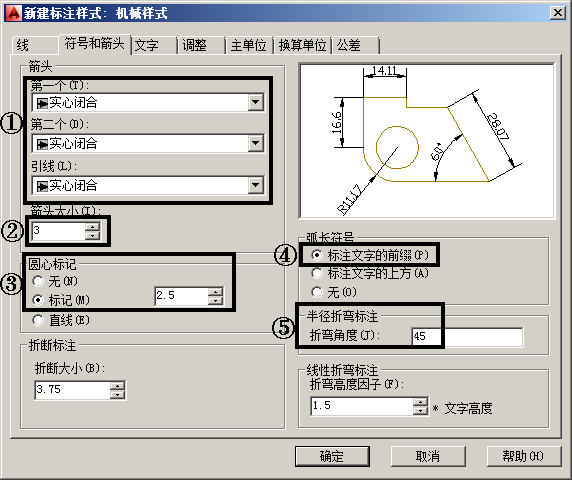

(3) 设置符号和箭头

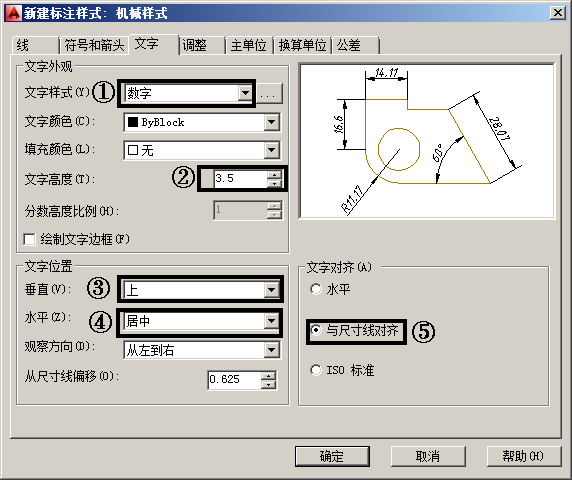

(4) 设置文字

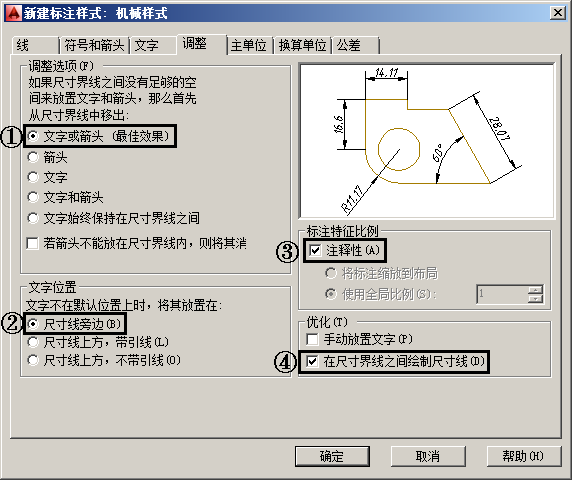

(5) 设置调整

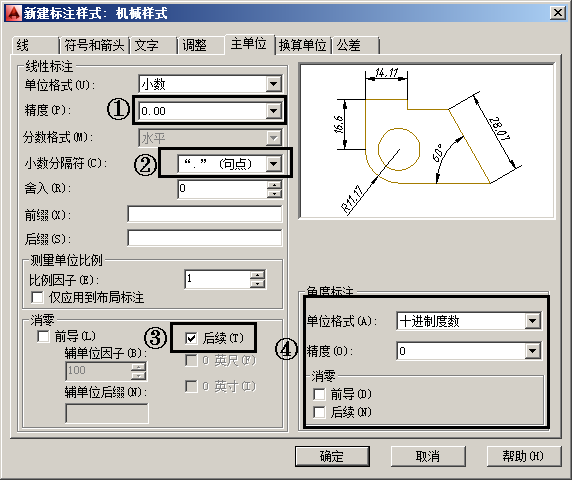

(6) 设置主单位
步骤三：创建“机械样式”父样式的“角度”标注子样式
(1) 新建样式

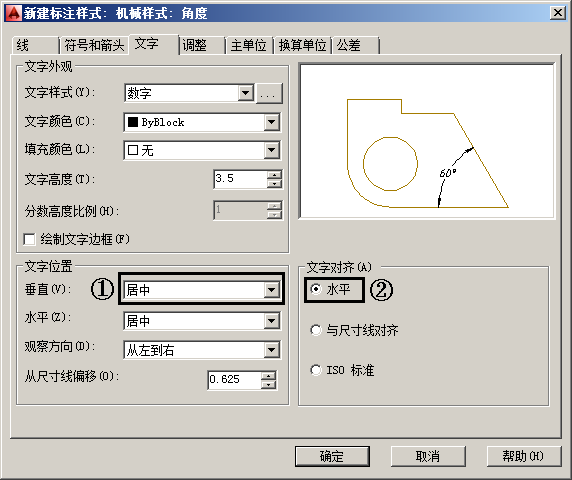

(2) 设置文字
步骤四：创建“机械样式”父样式的“直径”标注子样式
(1) 新建样式

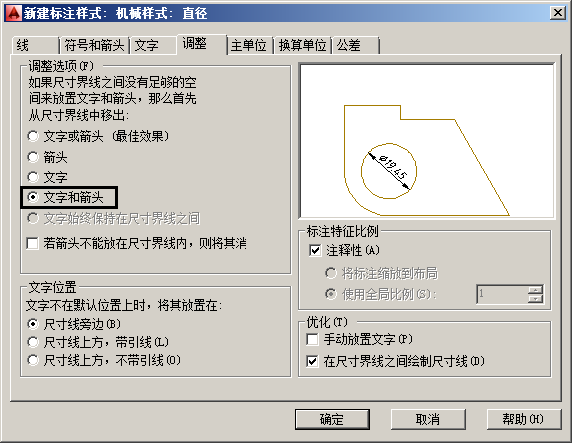

(2) 设置调整

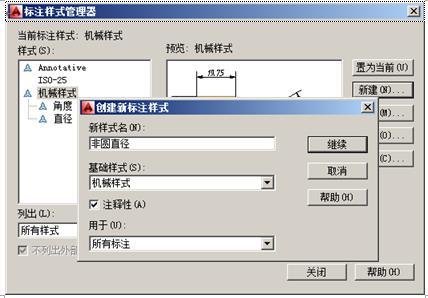

步骤五：创建“非圆直径”父样式
(1) 新建样式

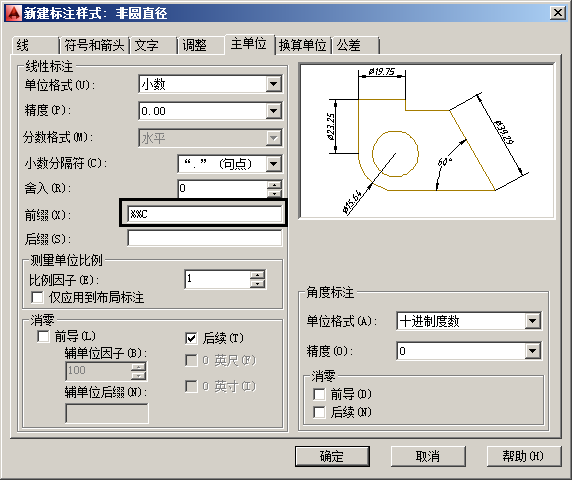

(2) 设置主单位
步骤六：创建“引线标注”父样式
(1) 新建样式

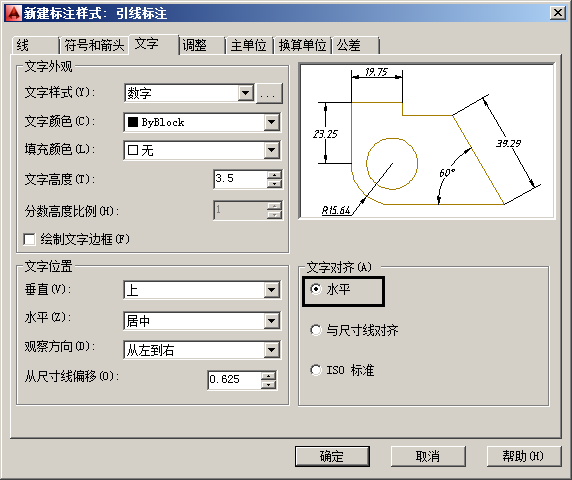

(2) 设置文字

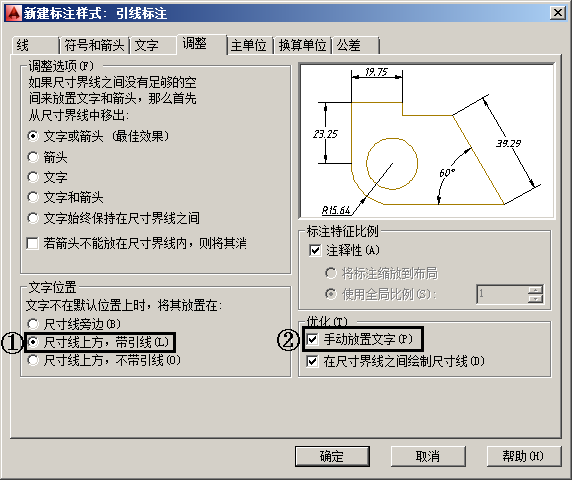

(3) 设置调整
步骤七：创建“部分标注”父样式

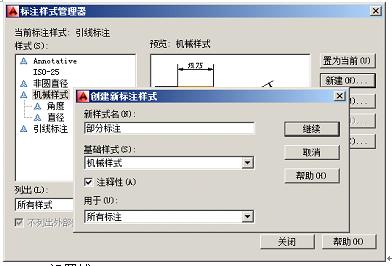

(1) 新建样式

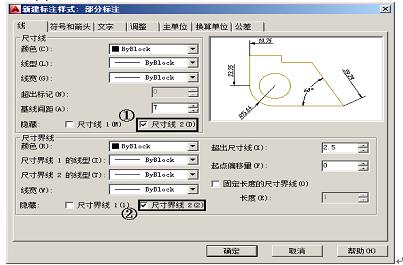

(2) 设置线

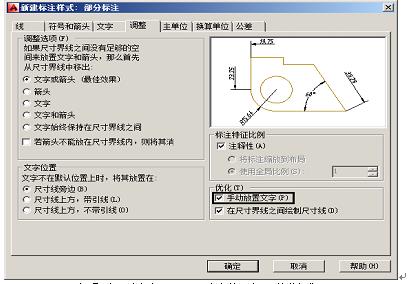

(3) 设置调整

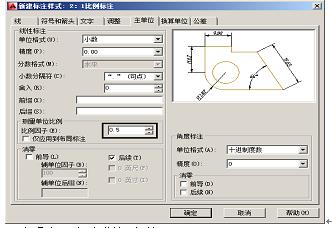

步骤八：创建“2：1比例标注”父样式

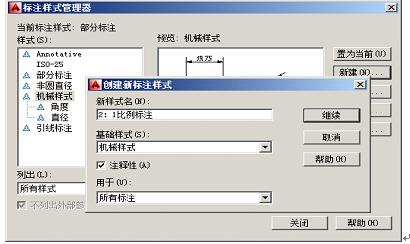

(1) 新建样式
(2) 设置主单位
步骤九：保存样板文件
4.2.3 关于2：1比例标注父样式
输入比例数值时，若是无理数，可以输入表达式；如采用3：1比例绘制图形时，其输入的比例数值可为：1/3。
4.2.4 关于创建父样式与子样式的概念
在AutoCAD中，可根据不同用途设置多个尺寸标注父样式，配以不同的样式名。每个父样式又可分别针对不同类型的尺寸(半径、直径、线型、角度)进行进一步设置，即子样式。当采用某一父样式进行标注时，系统会根据不同的情况进行标注。
在【创建新标注样式】对话框中，从【用于】列表选择【所有标注】选项，则建立一个父样式；如果选择用于除所有标注之外的其他标注类型，则建立的是子样式。若建立子样式，则不需要确定样式名称，是修改选择基础样式中的某一标注样式。
