平面图形中标注的尺寸，要求做到正确、完整。正确是指严格按照国标规定注写；完整是指尺寸不多余、不遗漏。
标注尺寸的方法
(1) 图形分解法：将图形分解为一个基本图形和几个子图形，其次确定基本图形的基准，标注定形尺寸，最后依次确定各子图形的基准，标注定位、定形尺寸。
(2) 图线标注法：先确定基准，然后根据图线分类，标注已知线段的定形尺寸和两个方向定位尺寸；再标注中间线段的定形尺寸和一个方向定位尺寸；最后标注连接线段的定形尺寸，注意无定位尺寸。
AutoCAD尺寸标注
1. AutoCAD尺寸标注类型

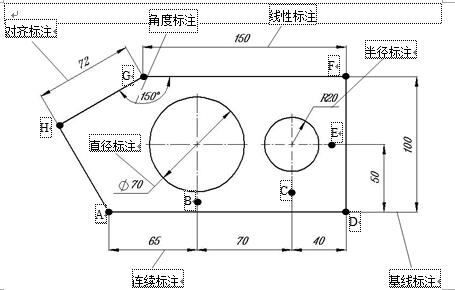

AutoCAD 提供了几种基本的标注类 型：线性标注、径向(半径、直径和折弯)标注、角度标注、坐标标注、弧长标注等，如图所示。
2. AutoCAD尺寸标注命令工具栏

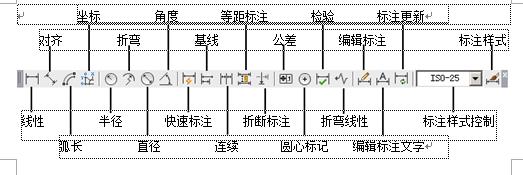

标注命令工具栏如图所示。
(1) 线性标注
线性尺寸标注，是指标注对象在水平或垂直方向的尺寸。其命令为：dimlinear；标注如图所示的图形尺寸。
① 选择【非圆直径】样式，执行【线性】标注，按Enter键或空格键后单击选择矩形右侧垂直线，点击放置尺寸的位置，则标注φ30。
② 选择【机械样式】样式，执行【线性】标注，分别单击捕捉线段端点 (1)和 (2)，点击放置尺寸的位置，则标注40。
(2)对齐标注
对齐尺寸标注，是指标注对象在倾斜方向的尺寸。 其命令为：dimaligned；标注如图所示的图形尺寸。
选择【机械样式】标注，执行【对齐】标注，分别单击捕捉线段端点(1)和(2)，点击放置尺寸的位置，则标注20。
(3)连续标注
连续标注是指从某一个尺寸界线开始，按顺序标注一系列尺寸，相邻的尺寸采用前一条尺寸界线，和新确定点的位置尺寸界线。其命令为：dimcontinue；提示：必须先标注一个线性标注或者对齐标注之后，才可以执行此命令。
标注如图所示的图形尺寸。
选择【机械样式】标注，执行【线性】标注，标注尺寸15；执行【连续】标注，连续单击图所示的⑴、(2)、(3)点，标注尺寸10、2、10，如图所示。
(4) 基线标注
基线标注是指以某一尺寸界线为基准位置，按某一方向标注一系列尺寸，所有尺寸共用第一条基准尺寸界线。其命令为：dimbaseline；方法和步骤与连续标注类似，也应该先标注或选择一个尺寸作为基准标注。标注如图所示的图形尺寸。

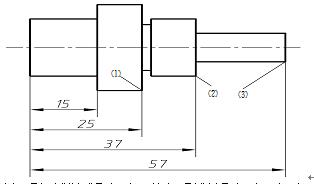

选择【机械样式】标注，执行【线性】标注，标注尺寸15；执行【基线】标注，连续单击图所示的⑴、(2)、(3)点，标注尺寸25、37、57，如图所示。
(5) 直径标注
标注圆直径，一般选择标注样式为机械样式，若需要标注引出线的圆直径，则选择引线标注样式。其命令为：dimdiameter；标注如图所示的图形尺寸。
选择机械样式标注，执行【直径】标注，标注φ40；选择引线样式标注，执行【直径】标注，标注φ60。
(6) 半径标注
标注圆和圆弧半径，一般选择标注样式的机械样式，若需要引出线标注小圆弧半径，则选择引线标注样式。其命令为：dimradius。
(7) 角度标注
角度标注测量两条直线或三个点之间的角度。其命令为：dimangular。

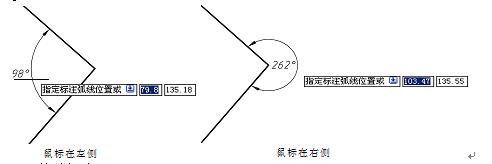

① 选择机械样式标注，执行【角度】标注，选择图形的两个直线段，移动鼠标，确定角度尺寸的位置，点击鼠标左键完成标注；如图所示。

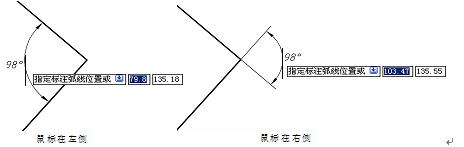

② 选择机械样式标注，执行【角度】标注，直接回车选择“指定顶点”，选择直线的交点，然后选择直线段的两个端点，移动鼠标，确定角度尺寸的位置，点击鼠标左键完成标注；如图所示。
(8) 快速标注

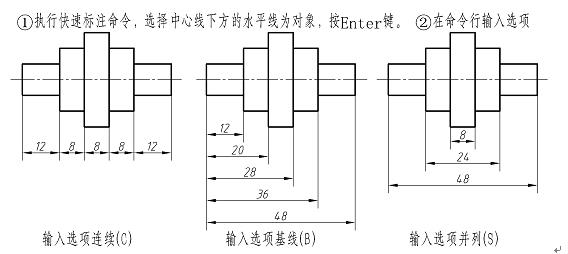

在进行尺寸标注的时候，经常遇到同类型的系列尺寸标注，可以使用【快速标注】命令快速创建或编辑一系列标注。其命令为：qdim。 执行【快速标注】命令，在绘图区域选择要标注的对象，并按Enter键，可以完成“连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)”等标注，如图所示。
