绘制轴承座的三视图，进行尺寸标注，如图所示。
1. 标注分析
(1) 确定基准
确定图形的尺寸基准有3个，分别为长度方向以对称中心面为基准，宽度方向以后端面为基准，高度方向以底面为基准，如图所示。
(2) 分析定形尺寸和定位尺寸

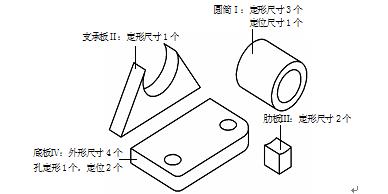

根据图形的形体分析，将轴承座分成4部分，分别确定每部分的定形尺寸和定位尺寸的数目，如图所示，分别标注定形尺寸和定位尺寸，最后调整尺寸完成标注。
2. 操作步骤
步骤一：打开文件。
(1) 打开轴承座的三视图；
(2) 选择【标注】图层。
步骤二：标注底板尺寸
(1) 标注底板的定形尺寸。
(3) 标注底板的定位尺寸
步骤三：标注圆筒尺寸
⑴ 标注圆筒的定形尺寸。
(2) 标注圆筒的定位尺寸

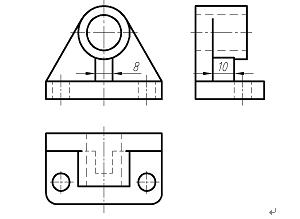

步骤四：标注支承板尺寸
步骤五：标注肋板尺寸
步骤六：确定总体尺寸，调整尺寸
步骤七：保存文件
关于文字替代:输入“2*< >”（不包括引号，中间无空格），是输入文字替代的，即输入什么文字就显示什么文字，而其中的“< >（中间无空格）”是显示实际测量尺寸。
