螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。
一、外螺纹的画法
小径一般近似地取大径的0.85倍绘制，可见的螺纹终止线用粗实线表示，牙底用约3/4圈细实线圆表示，倒角圆省略不画，剖面线要画到粗实线上
若零件螺孔没有剖切，螺纹的投影不可见时，所有图线均画成细虚线。
二、螺纹联接（螺纹副）的画法

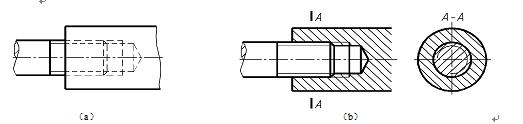

未剖时，旋合部分的所有图线均画细虚线，其余部分按照各自规定画法绘制。剖开时，螺纹旋合部分按外螺纹绘制，其余按照各自规定画法绘制
画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
三、螺纹及螺纹副绘制实例

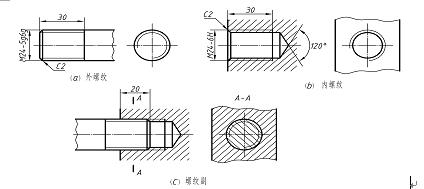

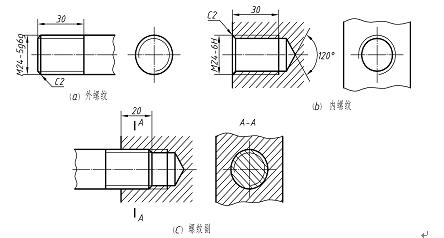

(1) 已知：公称直径为24、螺纹长为30、倒角均为C2的粗牙普通外螺纹，中径和顶径公差为5g6g，要求：绘制主、左视图；
(2) 已知：公称直径为24、螺纹长为30、倒角均为C2的粗牙普通内螺纹，中径和顶径公差为6H，要求：绘制主、左视图；
(3) 已知：联接时旋合长度为20，要求：绘制联接状态主、左视图；
1. 绘图分析
(1) 绘制外螺纹的倒角采用倒角命令绘制， 1/4小圆需要旋转一定角度；
(2) 内螺纹可采用复制方式，然后修改来绘制；
(3) 螺纹副一般在装配图中绘制，先绘制外螺纹，再绘制内螺纹。
2. 操作步骤
步骤一：新建文件
步骤二：绘制外螺纹

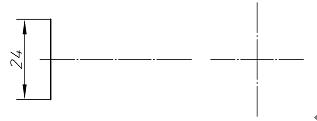

(1) 绘制基准线

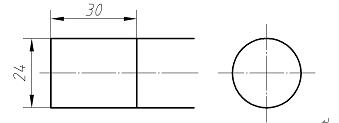

(2) 绘制外轮廓（大径）及螺纹终止线

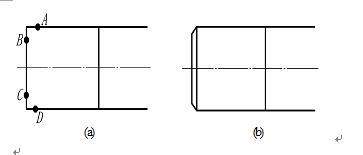

(3) 单击【修改】工具栏【倒角】按钮；

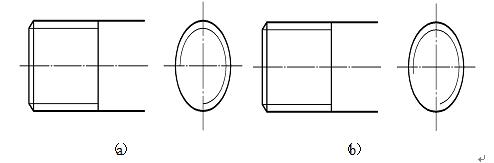

(4) 选取小径为20，主视图采用直线命令绘制小径，左视图绘制圆，并剪去1/4；执行旋转命令，将3/4圆旋转10°。

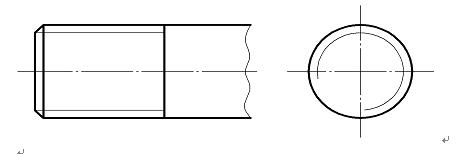

(5) 绘制波浪线，标记断裂处，完成外螺纹绘制。
