步骤三：绘制内螺纹

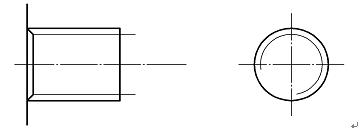

(1) 复制外螺纹图形，放入合适位置。
(2) 采用夹点拉伸方式，将线段拉长或缩短，修改主视图。

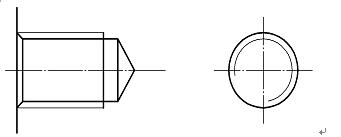

(3) 将大小径转换图层，并绘制钻孔结构。

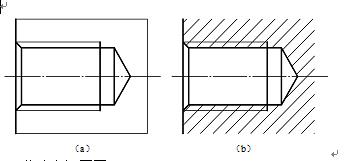

(4) 绘制辅助矩形，在矩形范围内填充剖面线后，删除矩形。

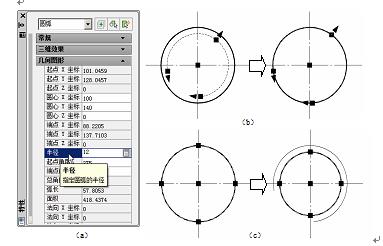

(5) 修改左视图圆。

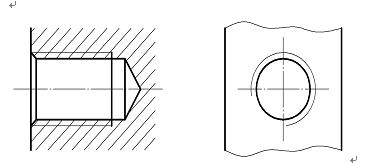

(6) 绘制轮廓线和波浪线。

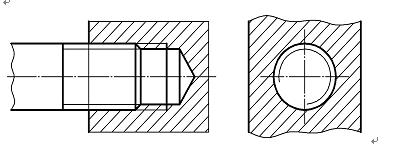

步骤四：绘制螺纹副

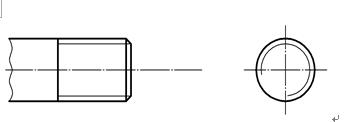

(1) 先绘制外螺纹。

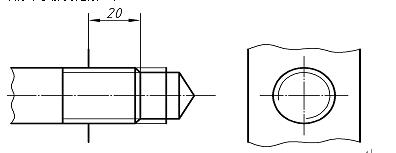

(2) 旋合部分按外螺纹绘制，其余部分按各自方式绘制，将主视图剩余部分绘制内螺纹，左视图增加内螺纹轮廓线。
(3) 绘制辅助线，作为连接件的分界轮廓，并填充内螺纹剖面线。

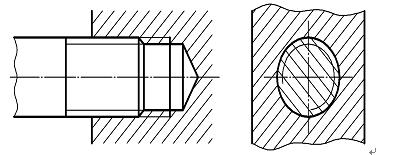

(4) 填充左视图外螺纹剖面线，注意方向要相反
(5) 选择标注图层，绘制剖切符号（调整线宽），注写剖切名称。
步骤五：保存文件
