1. 键及其联接

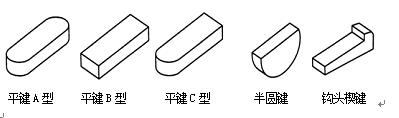

键用来联接轴和轴上的传动件（如带轮、齿轮等），起着传递扭矩和旋转运动，这种联接称为键联接。键的种类很多，常用的有普通平键、半圆键和钩头楔键三种，普通平键根据其头部结构的不同可以分为圆头普通平键（A型）、平头普通平键（B型）、和单圆头普通平键（C型）三种型式。

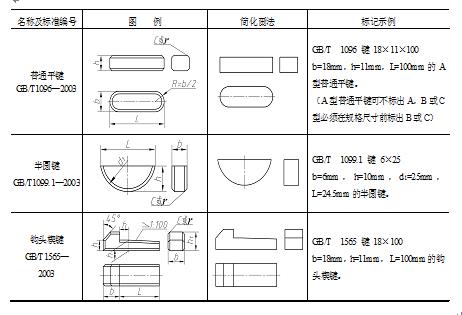

下表所示为常见键的标准编号、画法及标记示例，其他可参阅有关标准。

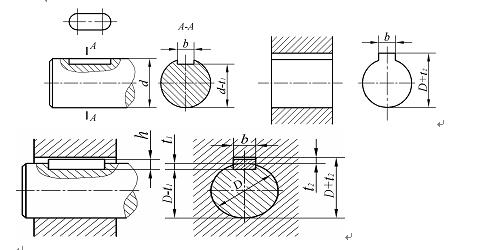

采用普通平键联接时，键的长度L和宽度b要根据轴的直径d和传递的扭矩大小从标准中选取适当值。
2.销

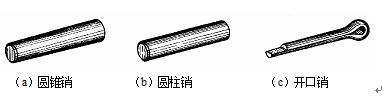

销主要用来固定零件之间的相对位置，起定位作用，也可用于轴与轮毂的联接，传递不大的载荷，还可作为安全装置中的过载剪断元件。常用的销有圆柱销、圆锥销开口销等。

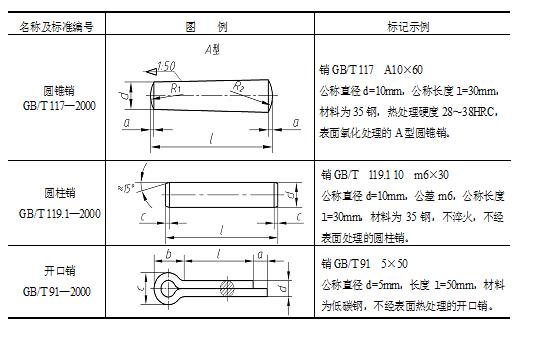

下表所示以上销的标准编号、画法及标记示例，其他可参阅有关标准。

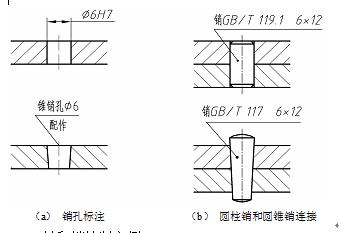

销孔的标注以及圆柱销和圆锥销联接的画法如图所示。
3. 键和销绘制实例

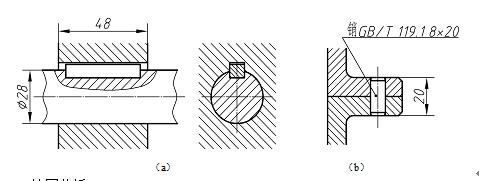

(1) 已知：轴和轮之间用A型普通平键联结，轴的直径为28mm，轮的宽度为48mm，要求：绘制键联接图。
(2) 已知：两厚度为10mm平板，用φ8的圆柱销定位，要求：绘制销定位图。
1. 绘图分析
根据轴的直径d=40mm，轮的宽度b=48mm，设计键及其键槽尺寸：
(1) 查表设计键为8×7×40，标记为GB/T1096 键 8×7×40

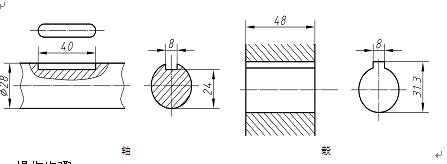

(2) 查表设计轴、毂的键槽尺寸。
2. 操作步骤
步骤一：新建文件

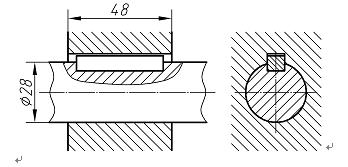

步骤二：绘制键联接图

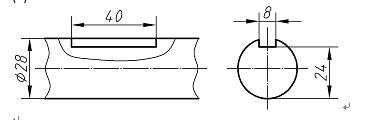

(1) 绘制轴图形。

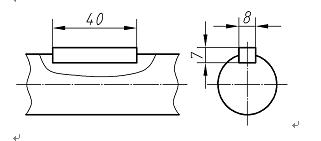

（2）绘制键图形。
(3) 绘制轮图形。
(4) 整理，填充剖面线。
步骤三：绘制销定位图
(1)绘制销联接机件，并绘制φ8销孔
(2) 绘制销
步骤四：保存文件
