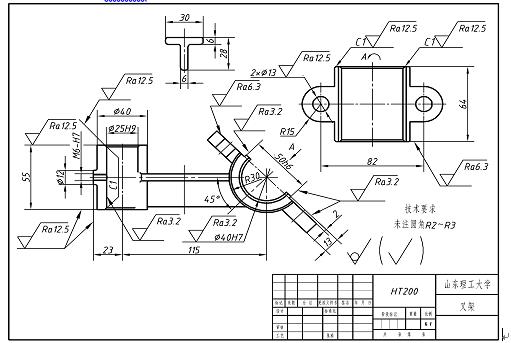

比如下图：叉件类零件图里的粗糙度符号。
以制作表面结构符号来说明块的使用。
(1) 绘制粗糙度符号
(2) 设置属性
(3) 插入属性
点击【确定】按钮后，采用“捕捉自”方式，捕捉表面结构符号的斜线右上端点，其偏移为：@0.525，-0.7，确定块属性位置。
说明：其偏移的距离，为了其上划线和斜线顶点接近重合。
(4)创建块
(5)插入块
单击【绘图】工具栏【插入块】按钮，弹出【插入】对话框。
5.4.3 编辑图块、制作表面结构符号
比如下图：叉件类零件图里的粗糙度符号。
以制作表面结构符号来说明块的使用。

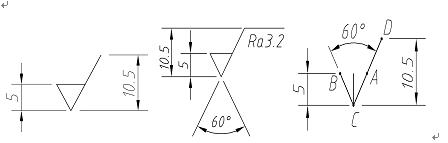

(1) 绘制粗糙度符号
(2) 设置属性

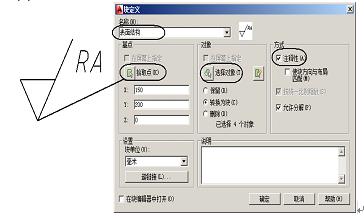

(3) 插入属性
点击【确定】按钮后，采用“捕捉自”方式，捕捉表面结构符号的斜线右上端点，其偏移为：@0.525，-0.7，确定块属性位置。
说明：其偏移的距离，为了其上划线和斜线顶点接近重合。
(4)创建块

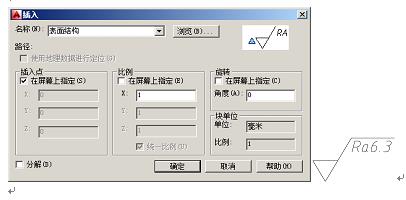

(5)插入块
单击【绘图】工具栏【插入块】按钮，弹出【插入】对话框。
