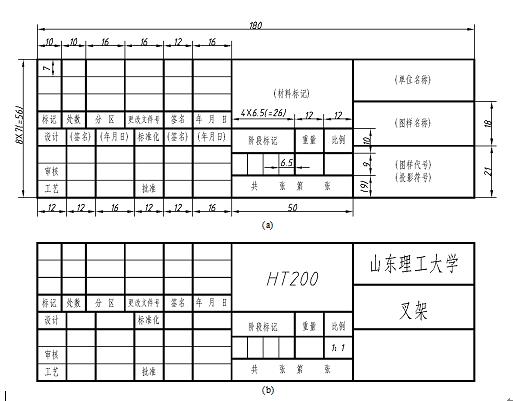

标题栏是由名称及代号、签字区、更改区和其他区组成的栏目，标题栏位于图纸的右下角，其格式和尺寸由GB/T 10609.1技术制图 标题栏规定，该标准提供的标题栏格式如图(a)所示。
每张图样中均应有标题栏，它的配置位置及栏中字体（签字除外）、线型等均应符合国家标准规定。其中材料标记应填写制造图示零件所使用的材料代号，图样名称填写所绘对象名称，图样代号按有关标准或规定索引方法填写。
在图样右下角按照国家标准绘制标题栏，在标题栏中填写比例，名称等各要求。
5.4.4 标题栏的使用
标题栏是由名称及代号、签字区、更改区和其他区组成的栏目，标题栏位于图纸的右下角，其格式和尺寸由GB/T 10609.1技术制图 标题栏规定，该标准提供的标题栏格式如图(a)所示。
每张图样中均应有标题栏，它的配置位置及栏中字体（签字除外）、线型等均应符合国家标准规定。其中材料标记应填写制造图示零件所使用的材料代号，图样名称填写所绘对象名称，图样代号按有关标准或规定索引方法填写。
在图样右下角按照国家标准绘制标题栏，在标题栏中填写比例，名称等各要求。
