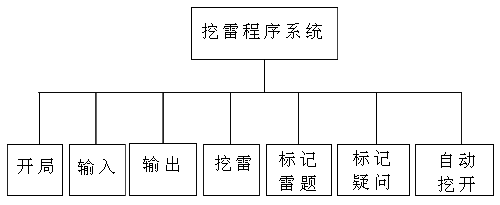

总体设计 　　扫雷游戏的输赢规则：挖开一个含有类的方块，游戏失败；正确的标记出所有含有雷的方块，游戏胜利。在1.2.2节我们已经分析出扫雷游戏的目标和主要的功能，即根据输入的信息，执行相应的诸如挖雷、标记雷、标记疑问、自动挖开等功能，以期在尽可能短的时间内标识出开局时所埋设的所有地雷。但是这仅仅是程序层次结构中最上层的部分（如下图所示）。划分的功能比较抽象，需要进一步的精化；系统实现的其他相关细节还是空白，需要进一步完善，从而逐渐逼近最后的实现。 扫雷系统的顶层层次图 　　现阶段的设计任务是自顶向下逐步求精，具体要完成以下几点： 　　● 继续分析已有功能，精化出所有子功能，确定 　　● 模块间接口； 　　● 描述精化后每个模块的处理过程； 　　● 确定主要的数据及其数据结构； 　　● 确定输入输出数据的内外部形式； 　　● 界面的设计。 各功能模块设计 　（1）确定游戏的界面 （点击查看） 扫雷游戏的界面 　　 　　对此我们的设计非常简单，没有Windows应用系统的风格，只在中部显示由小方块组成的雷区。小方块的背景显示为浅灰，表示该方块没有被挖开或标记；小方块的背景显示为深灰，表示它已经被挖开或标记为“F”、“？”或“*”；当选中一个方块要操作时，它的边框线为红色。在屏幕的左上方显示游戏是否成功等信息，这也是游戏结果的表现形式。 　（2）决定游戏的输入方式 （点击查看） 　　Windows系统中的扫雷游戏是采用鼠标做为操作手段的，我们对自己实现的系统决定采用键盘，即通过光标的移动来选择操作的小方块，根据所敲击的键值来选择游戏的功能，这样需要定义功能键。下面是我们对键盘功能键的定义。 　　● 上,下,左,右键用来移动光标的位置； 　　● 回车或者空格键用来挖开光标当前指向的一个方块； 　　● F, f 标记当前光标指向的方块有地雷； 　　● Q, q 在光标指向方块打一个问号，表示可能有地雷； 　　● A , a 自动挖开光标周围的方块； 　　● ESC 退出游戏 。 　（3）确定主要的数据，这里主要是有关雷区的数据 （点击查看） 　　● 雷区界面数据 　　　# define ROW 16 /* 表示整个雷区的行数*/ 　　　# define COL 16 /* 表示整个雷区的列数*/ 　　/* 这样可通过光标位置（i,j）,i∈[0,COL-1]来代表雷区中相应的小方块*/ 　　　# define STARTX 50 /* 表示雷区在屏幕上的起始x坐标*/ 　　　# define STARTY 50 /* 表示雷区在屏幕上的起始y坐标*/ 　　　# define SIZEX 20 /* 表示一个方块的长度*/ 　　　# define SIZEY 20 /* 表示一个方块的宽度*/ 　　● 雷区内部数据 　　　int totalMine;　　　　　　/* 整个雷区所含的地雷总数*/ 　　　int table[ROW][COL];　　　/* 数组table的每个元素值记录了雷区对应方块是否有雷：1有雷,0无雷*/ 　　　int num[ROW][COL];　　　　/* 数组num的每个元素值记录了雷区对应方块周围有多少个地雷*/ 　　　int flag[ROW][COL]; 　　　/* 数组flag的每个元素值记录了雷区对应方块当前的状态*/ 　　● 方块（i,j）的状态取值 　　　#define UNFLAG 0 /* 表示该方块还没有被打开或者标记*/ 　　　#define FLAGED 1 /* 标记该方块有地雷*/ 　　　#define QUESTION 20 /* 表示该方块可能有地雷*/ 　　　#define EXPLOD 30 /* 踩到地雷爆炸了*/ 　　　#define OPEN 40 /* 一个没有地雷的方块被打开*/ 　　● 光标当前位置数据 　　　int pi,pj; /* 记录光标的当前位置，初始时光标在（0，0）*/ 　　　int di[8]={-1,-1,0,1,1,1,0,-1}; 　　　int dj[8]={0,1,1,1,0,-1,-1,-1}; /*相对于当前方块而言，di[8]和dj[8]分别表示了它周围八个方块的行和列坐标偏移量。它们与当前光标坐标配合使用,可表示周围的方块，如（-1+pi，0+pj）表示当前方块的正上方方块的坐标。*/ 　　● 游戏状态数据 　　　int gameRes; 　　/*记录游戏结束的结果状态，是输出数据的内部形式。值为0表示按esc键退出游戏；-1 表示游戏失败;1表示游戏胜利。*/ 　　● 功能键的数值 　　　/*为了避免书写错误和明确含义，对系统的按键值用符号常量来定义*/ 　　　/*上,下,左,右键*/ 　　　#define UP 0x4800 　　　#define DOWN 0x5000 　　　#define LEFT 0x4b00 　　　#define RIGHT 0x4d00 　　　/*回车、空格键*/ 　　　#define ENTER 0x1c0d 　　　#define SPACE 0x3920 　　　/*F, f */ 　　　#define UPPERF 0x2146 　　　#define LOWERF 0x2166 　　　/*Q, q*/ 　　　#define UPPERQ 0x1051 　　　#define LOWERQ 0x1071 　　　/*A , a*/ 　　　#define UPPERA 0x1e41 　　　#define LOWERA 0x1e61 　　　/*ESC*/ 　　　#define ESC 0x011b 　（4）功能求精 （点击查看） 　　实际上，除了（扫雷系统的顶层层次图）的主要功能外，我们已经得出我们的图形方式显示游戏界面，而在Ｃ系统中屏幕的输出默认的方式是文本方式，所以需要首先将显示方式设置为图形方式。所以到目前为止，可以非常容易地确定出程序主控模块的流程图如下图所示，下面我们从主控模块入手，继续利用逐步求精的方法来设计系统。 扫雷游戏的主控模块流程 　　第1步：写出主程序的基本框架，确定各个内部模块的函数名和参数； 　　第2步：对“图形初始化”进一步求精； 　　第3步：对“初始化新游戏”进一步求精； 　　第4步：对“读入操作信息”进一步求精； 　　第5步：对“对其他key值进行判断处理”进一步求精； 　　第6步：对判断游戏是否胜利进一步求精。
